三月 12

Quartus 9.0 release 了

EDA, FPGA 迴響已關閉

Altera Quartus 9.0 已經release 了
主要更新如下:
* 對40-nm Arria® II GX和Stratix IV GT FPGA新的高階支援
* 新的ModelSim®-Altera®入門版軟體,更快地進行模擬—提高近50%
* 新的SSN分析器,提高訊號完整性

下載地址:
ftp://ftp.altera.com/outgoing/release

PS: 雖然好久沒碰Quartus了, 但是還是要了解一下最新資訊 :P

十月 31

今天Debug公司的 Stratix II FPGA board 搞了好久, 終於讓FPGA能動了. 原因竟是CONFIG_DONE 這pin 的電壓問題.

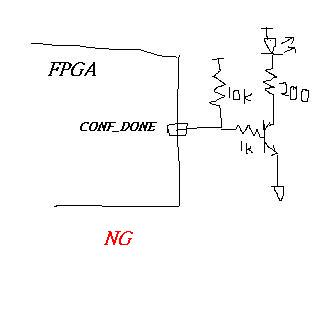

原設計如下, 利用CONFIG_DONE的pin 來點亮LED燈, 表示Configure data已經download 到FPGA中.
FPGA config_pin 1

但是download完後, LED的確是亮了, 但FPGA內的code卻不會動起來.
翻了Altera 的Document許久, 懷疑是download 完後, FPGA沒切換到user mode.
而且 CONFIG_DONE pin 只有0.9V 左右.
於是修改電路如下, 終於OK 了
FPGA config_pin 2

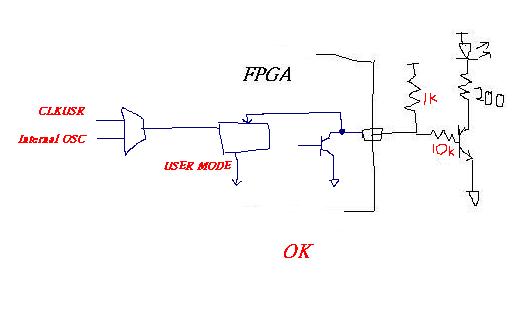

雖然會動了, 但是由結果來看, FPGA 會把CONFIG_DONE pin 的訊號拉回去參考, 來決定是否進入user mode. 所以猜測FPGA 內部電路可能如下圖:
FPGA config_pin 3

九月 08

Simple RISC 是將OpenSPARC T1的8 核心改為單核心CPU的project.
其CPU架構是採用SPARC-V9 64 位元CPU, 採用wishbone bus.
適合作成SOC產品
並且採用GPL license.
網址如下: http://www.srisc.com

有興趣的人, 可以上他的網站去抓source code來研究研究

八月 08

http://office-dsan.hp.infoseek.co.jp/dkong/dkong_prj.htm

八月 08

The Open Graphics Project (OGP) is developing graphics cards with
fully published specs and open source drivers.
http://wiki.duskglow.com/tiki-index.php?page=Open-Graphics

OGD1 is a PCI based FPGA development board currently in development by
the Open Graphics Project.

六月 14

65nm FPGA 大戰

FPGA 迴響已關閉

消息來自:
http://news.chinatimes.com/Chinatimes/newslist/newslist-content/0,3546,120501+122006060700374,00.html

繼Xilinx 的Virtex 5 宣佈量產後, Altera 的Stratix III 也將量產.
這世界真的進步太快了.

不久前才知到x86 CPU 已經進入到65nm 時代,
沒想到FPGA 也立刻跟進了.

期待Altera Cyclone III 也趕快出來………
(因為玩不起Stratix 的FPGA, 太貴了~~~~)

五月 15

最近剛好在做一片Altera Cyclone II 的FPGA board.
正感到Altera 的Configuration Device 好貴的時候.
無意間在網站上發現其替代方案.

沒想到ST 的M25P10-A, M25P40, M25P16 和 M25P64正好可以替代Altera 的EPCS1, EPCS4, EPCS16 和 EPCS64.
真是不錯, 等我的FPGA 板做好後, 買幾顆ST的Serial Flash 來試試看.
網路上原始資料如下:
http://fpgaforum.blogspot.com/2006/03/any-replacement-for-altera-epcs_19.html
